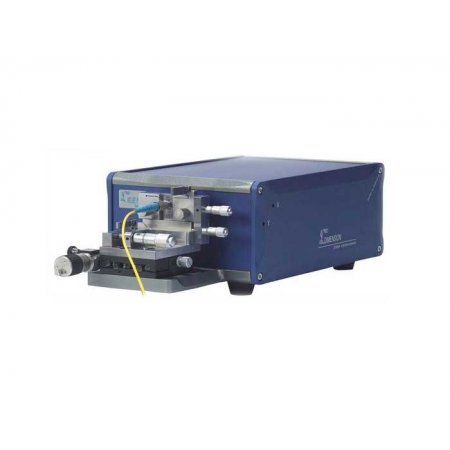

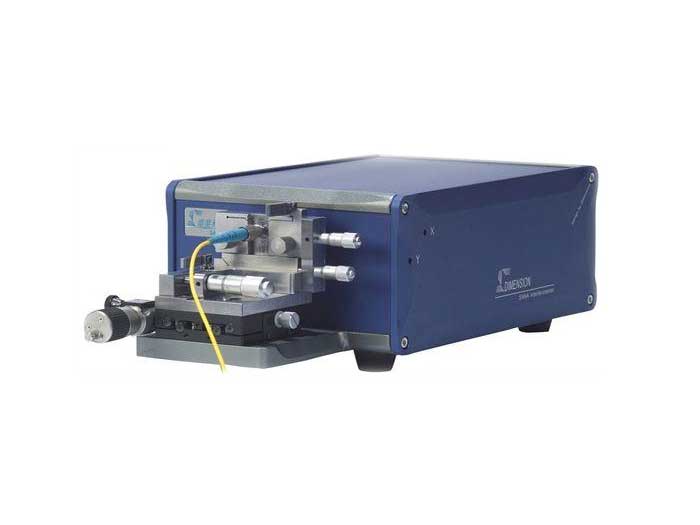

SANA Fiber Interferometer высококачественный, бесконтактный оптический прибор с ручной регулировкой фокуса. Применяется для тестирования геометрических параметров торцов оптических разъёмов. C прибором поставляется программное обеспечение, которое позволяет автоматизировать процесс снятия интерферрограм, визуально контролировать правильность полировки феррул.
Используется для оптических феррул PC и APC полировки. В комплект прибора входят универсальные насадки для тестирования феррул 1,25 мм и 2,5 мм, что позволяет проводить тестирование следующих типов коннекторов FC/PC, SC/PC, LC/PC, ST/PC, E2000/PC, DIN, MU/PC, а так же переходники для тестирования коннекторов в сборе FC/PC, SC/PC, LC/PC. Специально разработанный поворотный механизм позволяет тестировать любой тип коннекторов с полировкой APC (на 8 градусов).
|
Параметр |
Диапазон измерений |
Повторяемость |
Воспроизводимость |
|
Радиус кривизны поверхности торца (RoC), мм |
От 3 до бесконечности |
±0,1 |
±0,2 |
|
Смещение вершины торца наконечника относительно центра волокна (AO), мкм |
От 0 до 200 |
±0,5 |
±1,5 |
|
Заглубление/возвышение волокна относительно поверхности торца наконечника (FiberHeight), нм |
±160 |
±1 |
±2 |
|
Измерение угла скола, ° |
От 6 до 9 |
±0,01 |
±0,015 |
| Скорость измерений, сек | Не более 3 |
| Увеличение, кратность | Не менее 10 |
| Длина волны, нм | 633±5 |
| Возможность задания пороговых значений для RoC,AO, FiberHeight в режиме "pass/fail" согласно: | - стандатам IEC (обязательно); -стандатам Telecordia (опция); -данным пользователя (опция). |
| Совместимость программного обеспечения с операционными системами | Windows XP, Seven |
| Возможность экспорта данных в Microsoft Office | Excel |
| Напряжение питания, В, DC | 12 |
| Вес, кг, не менее | 3 |
