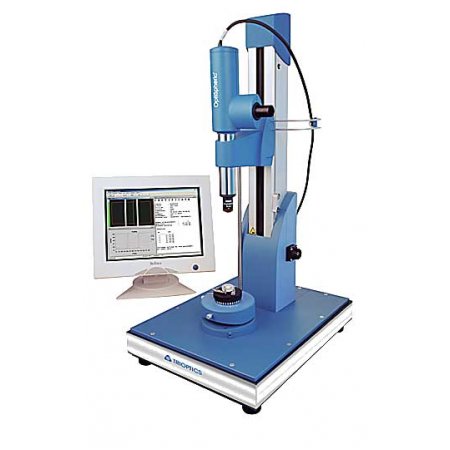

Управляемая ПК измерительная станция OptiSpheric с автоматической фокусировкой и автоматической обработкой, вычислением и отображением данных для измерения следующих параметров линз и объективов: эффективное фокусное расстояние, задний фокальный отрезок, рабочий отрезок, ЧКХ, радиус кривизны, а также измерение погрешности центрирования (опционально); контроль угловых отклонений плоских деталей (опционально).
| Диаметр измеряемых линз: | от 5 до 35 мм |
| Измерение эффективного фокусного расстояния: | |
| Разрешение: | 0,03 .. 0,2 % |
| Погрешность измерения: | 0,1 – 0,3 % в диапазоне от 5 до 25 мм; 0,03 – 0,1 % в диапазоне от 25 до 500 мм; 0,05 – 0,3 % в диапазоне от 500 до 1000 мм; |
| Время измерения: | первое измерение: от 5 до 8 секунды; последующие измерения: от 3 до 5 секунд; |
| Измерение ЧКХ: | |
| Диапазон длин волн: | 400-1000 нм |
| Пространственная частота: | 0-500 линий/мм |
| Повторяемость измерений: | 1% |
| Погрешность измерений: | 2% |
| Измерение рабочего отрезка, задневершинного фокусного расстояния и радиуса кривизны: | |
| Повторяемость: | от 0,02 до 0,2% |
| Погрешность измерения: | от 0,03 до 0,3% |
| Измерение погрешности центрирования (опционально): | |
| Повторяемость: | ± 0,1 мкм или ±1 угл. секунда |
| Погрешность измерения: | ± 0,2 мкм или ±2 угл. секунда |
| Время измерения: | от 3 до 15 секунд |
| Диапазон измерения: | от ±1 до ± 2000 мм |
| Измерение плоской оптики (опционально): | |
| Разрешение: | 0,01 угл. секунды; |
| Повторяемость: | 0,2 угл. секунды; |
| Погрешность измерения: | 1 угл. секунда; |
