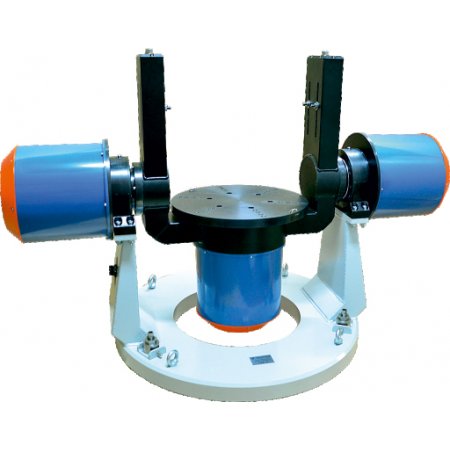

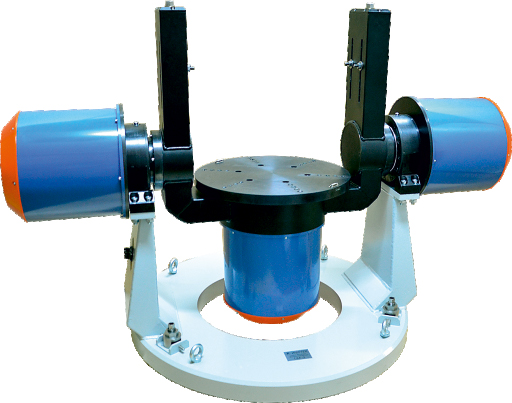

Высокоточный двухосный поворотный стенд предназначен для калибровки и испытаний гироскопических систем различного типа, класса точности и назначения массой до 50 кг.
Для удобства монтажа нагрузки на планшайбу предусмотрен механический арретир, позволяющий зафиксировать внешнюю ось вращения стенда в любом положении.
Для повышения стабильности скорости вращения стенд имеет систему балансировки.
Стенд оснащен системой динамического торможения в случае экстренной остановки стенда.
Установка стенда производится на фундамент с использованием опорной плиты и выставляется в плоскости горизонта с помощью регулируемых опор.
Подключение к электросети осуществляется по 5-проводной схеме (3L+N+E).
Напряжение питания 380 В +/-10%, частота 50-60 Гц.
| Высота, макс. | 1100 мм |
| Ширина по внешней оси | 1600 мм |
| Диаметр основания | 950 мм |
| Диаметр планшайбы | 500 мм |
| Смещение планшайбы | 63 мм |
| Плоскостность планшайбы | 0,05 мм |
| Масса (номинальная) | 50 кг |
| Размеры (Д x В) | 500 x 450 мм |
| Диапазон угловых перемещений | не ограничен |
| Ортогональность осей | <15 угл.сек. |
| Торцевое биение планшайбы | <0,05 мм |
| Диапазон задаваемых скоростей вращения | ±0.01 - ±300 град./сек. |
| Стабильность вращения за оборот | 0,005 % |
| Разрешение по скорости | 0,01 град./сек. |
| Погрешность позиционирования по внутренней и внешней оси | 2 и 5 угл.сек.(соответственно) |
| Разрешение по углу | 0,0003 град. |
